1、 設備用途
　　電廠或化工廠里的應急直流油泵的平滑啟動，應用功率范圍：4-55KW,本次改造直流電機功率為37KW
2、 設備電氣參數
輸入電壓：DC220V
電機電樞電壓：DC220V;電樞電流：195A
電機勵磁電壓：DC220V;勵磁電流：2.85A
3、 設備工作原理
　　此套設備選用進口大功率IGBT模塊作為主工作器件、西門子PLC、維綸觸摸屏、高精度取樣傳感器件、專用PWM控制驅動板等作控制器件，控制方式精確，操作方便，可以就地控制和遠方操作室控制。
4、 設備改造原因
　　如圖1所示，原設備采用電阻啟動方式或直接啟動方式，啟動電流大，對直流電機設備和蓄電池組電源均造成較大危害。由于沖擊大，所以造成相關器件經常損壞，給客戶造成經濟損失，客戶談及此事痛心疾首。


5、 改造措施

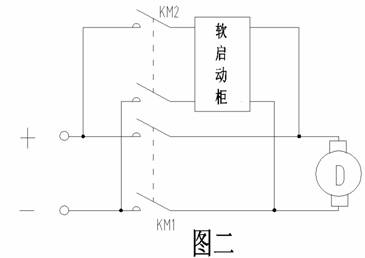

　　如圖2所示，在原來安裝一組功率電阻的地方換上直流軟啟動柜，把直流電源接在設備的輸入端上，把直流電機的電樞和勵磁分別接在設備的輸出端上，即可投入使用。

                                                                                                                                                             6、 改造中所遇問題及處理方法
　　問題一：電樞繞組和勵磁繞組負極連接在一起造成本控制柜燒壞。
　　解決方法：試機之前要先測量一下主電樞繞組與勵磁繞組之間是否有阻值，若有阻值要把它們各自分開接線，測量它們之間沒有阻值后，再行開機測試。
    問題二：蓄電池直流電源接入控制柜時正負極接反造成工作失常。
　　解決方法：試機之前要先檢查一下輸入端電源正負極有無接反，若無接反再行開機測試。
   問題三：電機的電樞繞組或勵磁繞組接入控制柜時正負極不對造成電機反轉。
　　解決方法：試機之前要先按照直流電機接線盒上的接線圖檢查一下連接方式和正負極有無接錯，若無接錯再行開機測試。
7、改造前后效果對比
　　改造前：
　?。?）需經常更換燒壞的蓄電池或直流電機等器件，造成較大的經濟損失；
　?。?）在緊急情況下不能確保設備能夠安全可靠地投入運行狀態。
　　改造六個月運行后：
　　設備采用直流軟啟動柜后，啟動時電壓無極柔性逐漸升高到最大值，軟啟時間根據實際工況0-60s之間可調，從而避免了對蓄電池和直流電機的沖擊，保證了設備的可靠運行和不易損壞，從而大大地降低了設備的維護費用，提高了安全系數，客戶對此非常滿意，一并改造了其余的九臺設備。
軟啟控制柜的特性：
　　本機可根據客戶需要自由設定軟啟實際啟動，啟動完后自動轉入旁路運行，不影響電機的正常工作，且保證了設備的高可靠性正常工作。
